Схема подключения проходного выключателя — один из самых частых запросов при ремонте коридоров, лестниц и длинных проходов. Такая схема позволяет управлять освещением из двух разных точек, что удобно и практично.
В этой статье разберём:
- как работает проходной (маршевый) выключатель;
- чем он отличается от обычного;
- схему проходного выключателя с 2 мест;
- пошаговое подключение одноклавишного проходного выключателя;
- типичные ошибки при монтаже.
Материал ориентирован на самостоятельный монтаж и понятен даже без глубокого опыта в электрике.
Что такое проходной выключатель и чем он отличается от обычного
Обычный выключатель просто разрывает фазу: включено / выключено.
Проходной выключатель (он же переключатель или маршевый выключатель) работает иначе — он переключает фазу между двумя линиями.
Ключевые отличия:
- у обычного выключателя — 2 контакта;
- у проходного — 3 контакта:
- один общий;
- два переключающих.
Именно поэтому возможна схема подключения проходного выключателя, при которой свет включается и выключается из двух мест, независимо от положения второго выключателя.
Необходимые инструменты и материалы
Для подключения двух проходных выключателей потребуется:
- 2 × одноклавишный проходной выключатель;
- кабель:
- ВВГнг-LS 3×1,5 мм² (между выключателями);
- ВВГнг-LS 2×1,5 мм² (к светильнику);
- распределительная коробка;
- подрозетники;
- индикатор фазы;
- отвертки (плоская + крестовая);
- нож / стриппер;
- клеммы (WAGO) или СИЗ;
- перфоратор / штроборез (если монтаж скрытый).

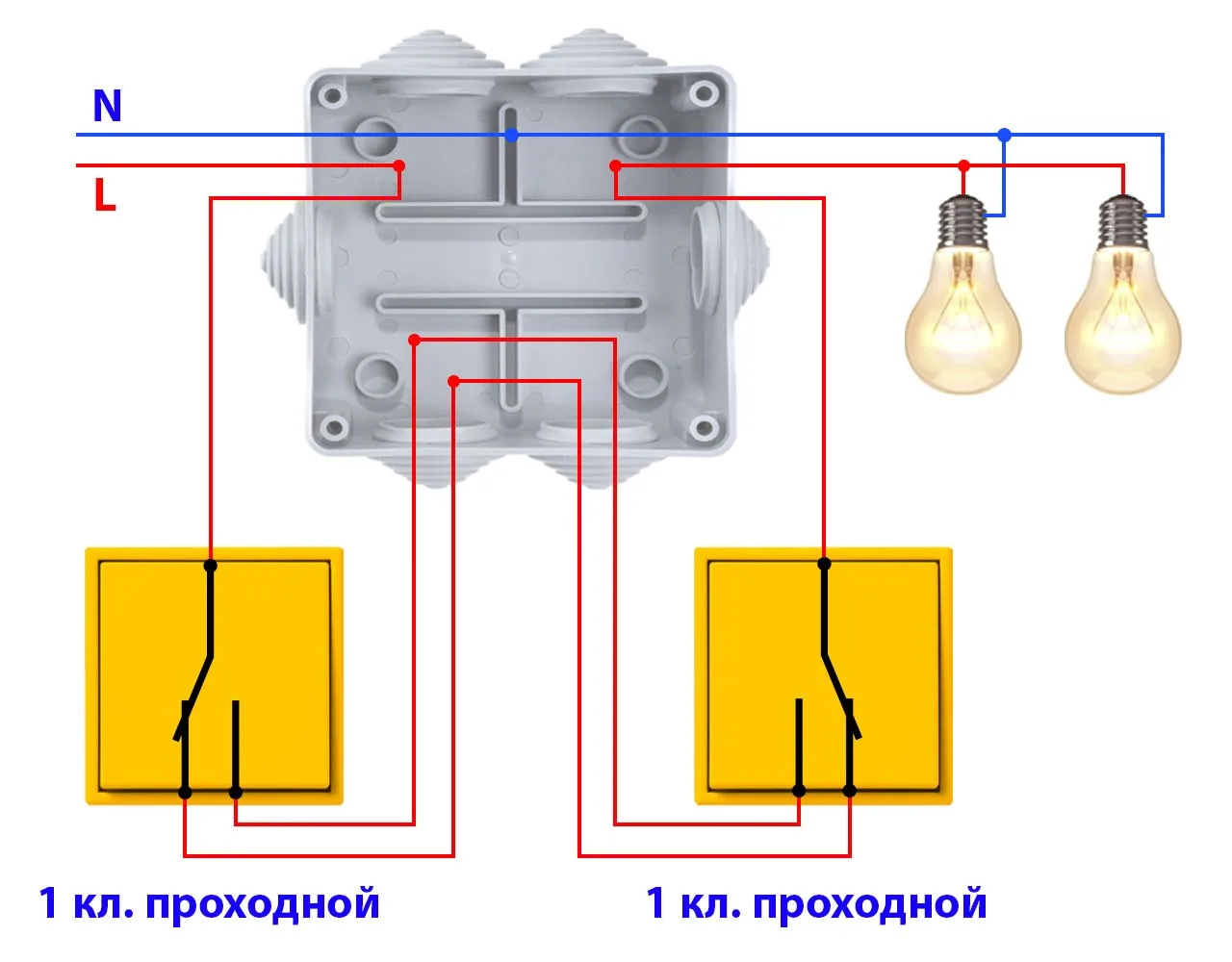

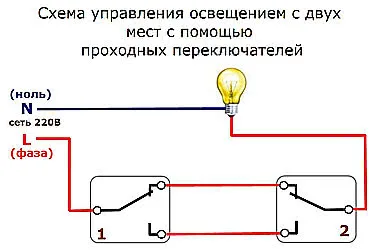

Схема подключения одноклавишного проходного выключателя (с 2 мест)
Это классическая схема подключения проходного выключателя, используемая в квартирах и частных домах.
Суть схемы:
- Фаза приходит на общий контакт первого выключателя.
- Между выключателями прокладываются два переключающих провода.
- С общего контакта второго выключателя фаза уходит на светильник.
- Ноль и земля идут напрямую к светильнику через распределительную коробку.
Подготовка проводки и штробление
- Обесточьте линию в щитке.
- Проложите:
- кабель от щитка к распределительной коробке;
- кабель от коробки к первому и второму выключателю;
- кабель от коробки к светильнику.
- Установите подрозетники и распределительную коробку.
💡 Если используется готовая штроба — убедитесь, что между выключателями есть три жилы, а не две.
Цветовая маркировка проводов (фаза, ноль, земля)
Стандартная маркировка:
- Коричневый / белый / чёрный — фаза (L)
- Синий — ноль (N)
- Жёлто-зелёный — заземление (PE)
Важно:
👉 Ноль никогда не заводится на выключатель — это грубая ошибка.
Соединение в распределительной коробке
Пошагово:
- Фаза от щитка → на общий контакт первого проходного выключателя.
- Два переключающих провода:
- от первого выключателя → ко второму (через коробку).
- Общий контакт второго выключателя → фаза на светильник.
- Ноль от щитка → напрямую к светильнику.
- Земля → на корпус светильника.
📌 Именно так реализуется подключение двух выключателей, корректная схема переключателя и стабильная работа освещения.
Частые ошибки при монтаже
❌ Подключение нуля через выключатель
❌ Использование обычного выключателя вместо проходного
❌ Перепутаны общий и переключающие контакты
❌ Скрутки без клемм в распределительной коробке
❌ Отсутствие маркировки проводов
Если свет включается только в одном положении — ошибка почти всегда в контактах.
Видео-инструкция
Если вам удобнее воспринимать информацию визуально, рекомендуем дополнительно посмотреть видео-инструкцию по подключению одноклавишного проходного выключателя.
Видео особенно полезно для понимания логики работы переключателей и соединений в коробке.
